IEP5400-5

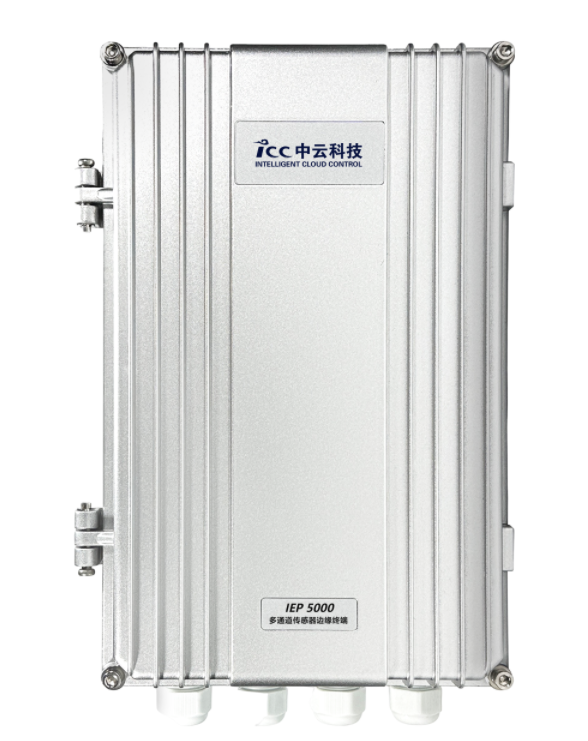

八通道边缘智能终端
所属分类：
IEP5400-5系列八通道边缘智能终端专用于采集工业设备状态信息，经边缘计算提取设备故障特征，通过WiFi、4G、以太网、RS485等多种方式传输数据及状态分析结果，与温振一体有线传感、单振动有线传感器、转速传感器等组成监测系统的核心部分。
联系电话：
设计特性
· 8路温振一体有线传感器或8路单振动有线传感器信号，2路转速传感器信号的接入
· 采用24位高精度ADC转换芯片，采样速率最高可达250ksps
· 支持WiFi、4G、以太网、RS485等通讯方式，满足工业现场各种通讯需求
· 即插即用的USB配置接口与上位机配置工具相连进行快速配置
· 兼容WiFi、4G多种高增益玻璃钢天线
产品优势
· 高性能工业级双核MCU芯片，强大的边缘计算能力，满足实时采集与实时通讯的要求
· 具有故障录波功能，自动上传故障前后的原始数据信息
· 具有边缘计算功能，已内置IEPlat智慧设备算法功能
· 即插即用的USB配置接口与上位机配置工具相连进行快速配置
· 采用铸铝外壳、IP65防护等级，满足工业现场恶劣的工况环境和电磁环境
产品参数
产品规格
| 参数 | 性能指标 |
| 模拟输入接口 | |
| AD转换精度 | 24位 |
| 最高采样频率 | 250ksps |
| 数据采集长度 | 1K、2K、4K、8K、16K、32K、64K、128K、256K |
| 采样长波形长度 | 2M samples/CH |
| 通讯接口 | |
| 隔离RS485 | 1路 |
| 10M/100M以太网 | 1路 |
| 无线WiFi | 1路 |
| 频段:2.4GHz~2.4835GHz,最大发射功率20dBm | |
| 无线4G | 1路 |
| 频段:TD-LTB/FDD-LTE/WCDMA/ TD-SCDMA/GSM,发射功率33dBm | |
| 环境参数 | |
| 工作温度 | -40*℃~85℃ |
| 储存温度 | -40℃~125℃ |
| 相对湿度 | 95%(无凝结) |
| 供电参数 | |
| 工作电压 | 交流(默认):AC220V;直流(选配)DC 12V |
| 功耗 | <15W |
| 外观参数 | |
| 外壳 | 铸铝外壳,防护等级IP65 |
| 外形尺寸 | 304mm*184mm*78mm(不包括天线和安装件) |
| 重量 | 约2kg |
| 其他接口 | |
| USB接口(配置终端参数) | 与上位机配置工具相连进行配置 |
| 天线接口(N头连接方式) | 支持高增益玻璃钢天线 |
接线定义说明
| 按线居子标 | 按设信号名称 | 备注 |
| CN1端子 | ||
| AC_L | AC 220V 火线 | CN1与P1只能二选一不能同时接入 |
| AC_N | AC 220V 零线 | |
| PE | AC 220V 接地 | |
| P1期子 | ||
| 12V+ | DC 12V正板 | CN1与P1只能二选一不能同时接入 |
| 12V- | DC 12V负极 | |
| P2端子 | ||
| EXC1+ | 第一路温报一体传感器正极 | 核色 |
| EXC1- | 第一路温报一体传感装负权 | 黑色 |
| T-51 | 第一路温报一件传感器温度 | 蓝合 |
| EXC2+ | 第二路温报一体传感器正权 | 核色 |
| EXC2- | 第二路温报一件传感器负极 | 黑色 |
| T-52 | 第二路温报一件传感器温度 | 蓝合 |
| EXC3+ | 第三路温报一件传感器正极 | 核色 |
| EXC3- | 第三路温报一体传图器负极 | 黑色 |
| T-83 | 第三路温报一体传感器通度 | 蓝合 |
| EX04+ | 第四路温报一件传用器正权 | 核色 |
| EXC4- | 第四路温报一件传感器负板 | 黑色 |
| T-34 | 第四路温报一件传感器温度 | 区色 |
| Pa端子 | ||
| EXC5+ | 第五路温报一件传感器正极 | 核色 |
| EXCE- | 第五路温报一体传感器负权 | 黑色 |
| T-85 | 第五路温报一体传感器温度 | 蓝合 |
| EXC6+ | 第六路温报一件传感器正极 | 核色 |
| EXC6- | 第六路温报一体传图器负板 | 黑色 |
| T-36 | 第六路温报一件传感器温度 | 표色 |
| EXC7+ | 第七路温报一件传感器正极 | 核色 |
| EXC7- | 第七路温报一体传图器负板 | 黑色 |
| T-57 | 第七路温报一件传感器編度 | 표色 |
| EXCS+ | 第八路温报一件传感器正权 | 核色 |
| BXCS- | 第八路温报一件传感器负权 | 黑色 |
| T-88 | 第八路温报一件传感器温度 | 区色 |
| P7端子 | ||
| DGND | 第一路转医传服器电源负权 | |
| RPMLIN1 | 第一路转通信号输入 | |
| +12V | 第一路转通传服器电源正板 | |
| DGND | 第二路转送传服器电源负极 | |
| RPM_IN2 | 第二路转还信号输入 | |
| +12V | 第二路转通传服森电源正板 | |
| 455_N | R5485负板 | |
| 485_P | R5485正极 | |
| EGND | R5485接地 | |
系列型号指南
| IEP | 5 | 1 | 00 | - | 5 |
| 基本型号 | 通道类型 | 通讯方式 | 是否防爆认证 | - | 传感器类型 |
| IBP | 2-单通道 | 1-WIFI | 01-防爆型 | - | 1-温振声三合一传感器 |
| 3-多路模拟量或温度 | 2-LoRa | 00-基本型 | 2-4路三相电流 | ||
| 4-4通道 | 3-RJ45 | 3-16路温度 | |||
| 5-8路压电 | 4-4G | 4-16路4-20mA输入 | |||
| 6-16路压电 | 5-R8485 | 5-温振一体+转速 | |||
| 8-高性能 | 6-ZigBee |
系列型号信息
| 产品型号 | 产品参数说明 |
| IBP5100-5 | 边缘计算,WiFi通信,8路温振一体+2路转速 |
| IEP5300-5 | 边缘计算,RJ45通信,8路温振一体+2路转速 |
| IEP5400-5 | 边缘计算,40通信,8路温振一体+2路转速 |
| IBP5500-5 | 边缘计算,RS485通信,8路温振一体+2路转速 |
| IBP5600-5 | 边缘计算,Zigbee通信,8路温振一体+2路转速 |
