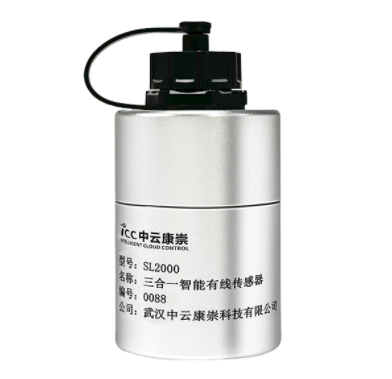

SL2001-1

三合一智能有线传感器

所属分类：

SL2001-1温振声三合一智能有线传感器内置三轴振动感应加速度计、电容式驻极体麦克风、PT100铂电阻，可高精度、快速、连续检测出设备的X、Y、Z三轴振动、声音及温度信号，经抗混叠滤波后输出相应信号的电压幅值，通过IP65防护等级的航插连接到采集终端，可广泛应用于工业设备的状态监测、故障预测和故障诊断等工业A领域，能精密诊断轴承、齿轮箱等机械设备的早期故障。

联系电话：

027-6349 9950

设计特性

·  同时检测三轴振动、声音、温度共5种状态信号，模拟信号输出
·  加速度量程:Z轴:16g或50g，X和Y轴:16g
·  加速度频率响应:z轴:最高可达0.5Hz~28kHz(3dB)，X和Y轴:0.5Hz~1.6kHz(3dB)
·  声音采集:全指向，信噪比>60dB
·  温度采集:PT100 A级铂电阻，测量范围:-50℃~200℃

产品优势

·  主要应用于工业设备的状态监测、故障预测、状态诊断分析等工业AI领域
·  同时检测三轴振动、声音、温度共5种状态信号
·  振动频率响应最高可达0.5Hz~28kHz，能精密诊断轴承、齿轮箱等早期故障
·  声音敏感元件全频段降噪，防啸叫、抗饱和
·  测温元件采用进口铂电阻、稳定性好，准确度高
·  由采集终端提供有线供电电源，不需考虑电池维护更换
·  稳定可靠，适应潮湿、粉尘、强干扰等复杂工业现场

产品参数

产品规格

参数	通频(MEMS)指标	高频(MEMS+压电)指标
振动参数
轴向	3轴加速度	3轴加速度
振动量程	±16g	Z轴:±50g,X/Y轴:±16g
频率范围	0.5Hz~1.6kHz(±3dB)	Z轴:0.5Hz~28kHz(±3dB), X/Y轴:0.5Hz~1.6kHz(±3dB)
线性度	1%	1%
声音参数
方向性	全指向	全指向
灵敏度	-58dB	-58dB
频率范围	50Hz~16kHz	50Hz~16kHz
信噪比	≥60dB	≥60dB
温度参数
敏感材质	PT100 A级	PT100 A级
测量范围	-50℃~200℃	-50℃~200℃
精度	±1℃	±1℃
电源参数
工作电压	DC 5V	DC 5V
环境参数
工作温度	-40℃~85℃	-40℃~85℃
储存温度	-50℃~105℃	-50℃~105℃
湿度	最大95%RH(无凝露)	最大95%RH(无凝露)
结构参数
尺寸	直径46mm,长77mm	直径46mm,长77mm
重量	180g	180g
安装方式	磁吸、胶粘、转接螺柱	磁吸、胶粘、转接螺柱
防护等级	IP67(不带声音检测)	IP67(不带声音检测)
认证参数
防爆标志	Ex ia IIC T4 Ga; Ex iaD 20 T135℃ (型号:SL2001-X)

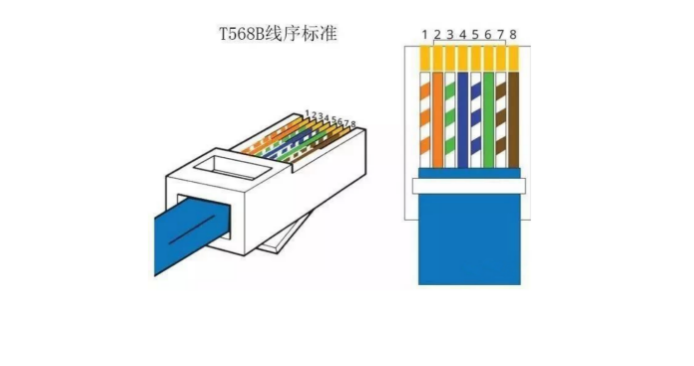

接口定义说明

接口编号	接口名称	默认功能	扩展功能
+5V	白橙	传感器供电正极	无
GND	橙	传感器供电负极/信号负极	无
TEP	白绿	温度	4mA~20mA/0V~5V/-1V~1V
EN_ST	蓝	传感器自测
X	白蓝	X轴振动	4mA~20mA/0V~5V/-1V~1V
Y	绿	Y轴振动	4mA~20mA/0V~5V/-1V~1V
Z	白棕	Z轴振动	4mA~20mA/0V~5V/-1V~1V
VOL	棕	声音	4mA~20mA/0V~5V/-1V~1Vv

系列型号指南

S20	00	-	1
基本型号	是否防爆认证	-	参数类型
SL10	00=非防爆	-	1=通频(MEMS)
	01=防爆		2=高频(MEMS+压电)

型号系列

产品型号	产品参数说明
SL2000-1	三轴(MEMS)振动,声音,温度,5路模拟量输出
SL2001-1	防爆型,Ex ia IIC T4 Ga、Ex iaD 20 T135℃,三轴(MEMS)振动,声音,温度,5路模拟量输出
SL2000-2	三轴(MEMS+压电)振动,声音,温度,5路模拟量输出
SL2001-2	防爆型,Ex ia IIC T4 Ga、Ex iaD 20 T135℃,三轴(MEMS+压电)振动,声音,温度,5路模拟量输出
