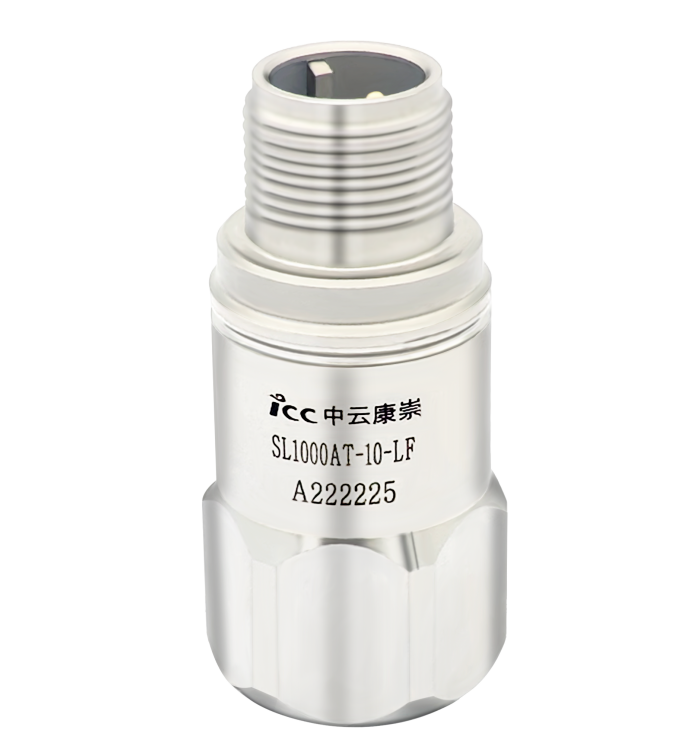

SL1000AT-10-LF
压电式加速度传感器
所属分类：
SL1000AT-10-LF系列低频温振一体压电式加速度传感器是一款低频温振同步测量的工业用IEPE加速度传感器其特点是采用环形剪切模式的陶瓷品体为敏感元件，具有长期保持输出稳定的特性。此加速度传感器的内部电路是在IEPE系统的两线制上同时提供恒流源激励和传输低阻抗电压输出信号，集成的温度传感器以电压信号传输温度信号，信号地内部屏蔽，并与外壳隔离，可高精度、快速、连续检测出设备的振动和温度信号，主要用于低转速设备的状态监测，并精密诊断轴承及齿轮箱故障。
联系电话：
设计特性
· 利用压电材料的正压电效应，内装IEPE隔离二芯低阻电压输出
· 内置温度传感器芯片 10mv/℃
· 测量范围:加速度 士10g;温度:-40℃~125℃
· 温度:-40℃~125℃
· 加速度灵敏度(25℃):500mv/g(100Hz)
· 频率响应:0.3Hz4000Hz(士5%)，0.1Hz10kHz(3dB)
· 加速度传感器激励电压:18VDC~30VDC(恒流源，2mA~10mA)
产品优势
· 主要应用于工业设备的状态监测、故障预测、状态诊断分析等工业AI领域
· 温振一体同时检测设备振动、温度信号，并以低噪声、高灵敏度模拟信号输出
· 振动频率响应0.1Hz~10kHz，能精密诊断轴承及齿轮箱故障
· 高精度、宽量程温度采集电路
· 金属焊接密封、外壳隔离、EMI/RFI屏蔽、抗冲击保护
· 耐腐蚀封装，适应潮湿、粉尘、强干扰等复杂工业现场
产品参数

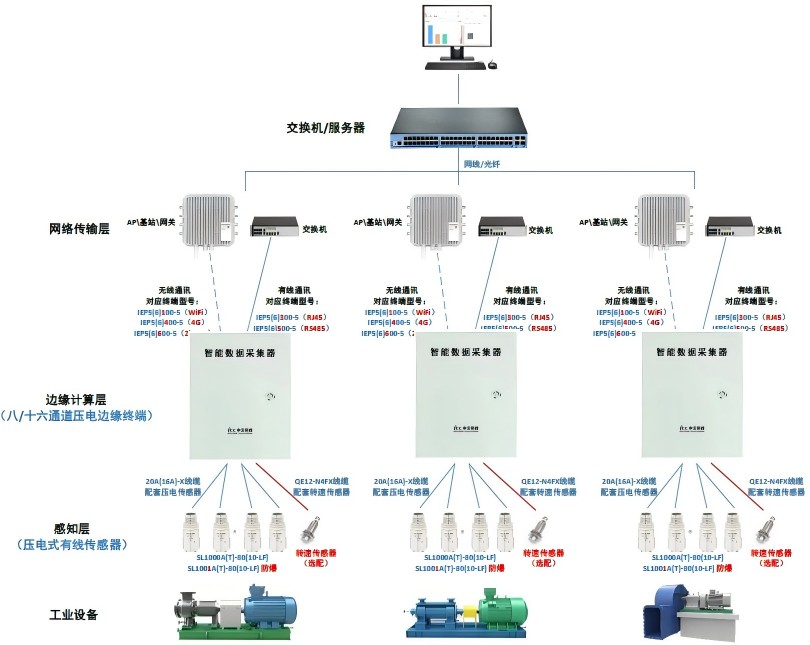

应用拓扑
产品参数
| 参数 | 指标 |
| 振动参数 | |
| 轴向 | 单轴 |
| 振动量程 | ±10g |
| 灵敏度 | 500mV/g |
| 频率范围 | 0.1Hz~10kHz (±3dB) |
| 谐振频率 | 20kHz |
| 冲击极限 | 2000g |
| 线性度 | 1% |
| 温度参数(选配) | |
| 温度灵敏度 | 10 mV/℃ |
| 输出@0℃ | 500mV |
| 精度 | ±1℃ |
| 范围 | -40℃~125℃ |
| 通用参数 | |
| 偏置电压 | 10V~14V DC |
| 恒流激励电压 | 18V~30V DC |
| 恒流激励 | 2mA~10mA |
| 防护 | 金属焊接密封 |
| 外壳材料 | 316L不锈钢 |
| 敏感元件 | 压电陶瓷 |
| 防护等级 | IP67 |
| 结构参数 | |
| 尺寸 | 最大外径24.5mm,高50.8mm |
| 重量 | 80g |
| 安装方式 | 磁吸、胶粘、转接螺柱 |
| 认证参数 | |
| 防爆标志 | 本安Ex ia IIC T4 Ga(型号:SL1100AT-10-LF) |

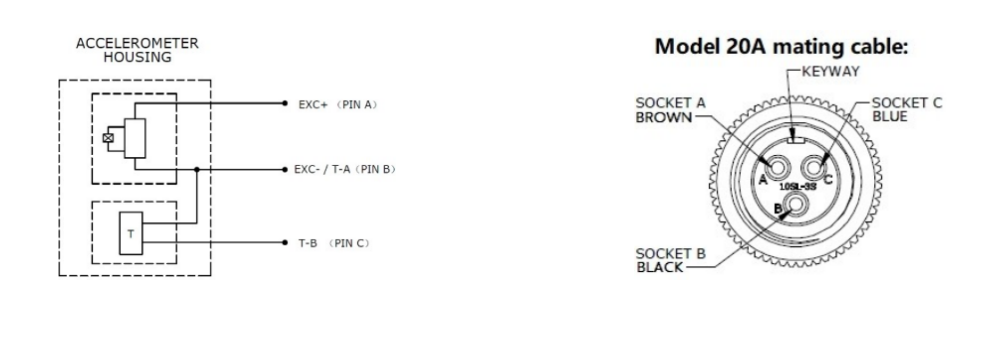

配套线缆
系列型号指南
| SL10 | 01 | AT | - | 10 | - | LF |
| 基本型号 | 是否防爆认证 | 输出方式 | - | 范围 | - | 低频选项 |
| SL10 | 00=非防爆 | A=IEPE 输出 | - | 5=5g | - | LF=低频响应 |
| 01=防爆 | T=温度输出 | 10=10g |
系列信号信息
| 产品型号 | 产品参数说明 |
| SL1000AT-10-LF | 单轴低频压电加速度、温度 |
| SL1000A-10-LF | 单轴低频压电加速度 |
| SL1001AT-10-LF | 防爆型,Ex ia IIC T4 Ga,单轴低频压电加速度、温度 |
