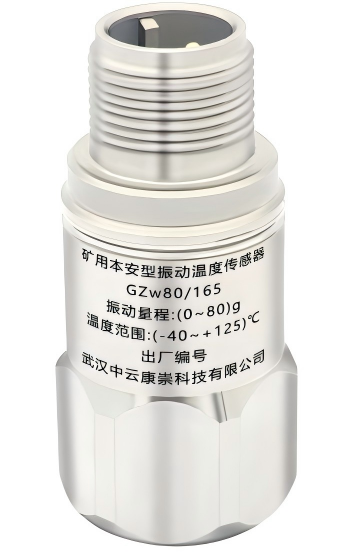

• 矿用本安型传感器.png

GZW80/165

矿用本安型振动温度传感器

所属分类：

智能传感硬件

有线传感器

本公司设计、生产的GZW80/165矿用本安型振动温度传感器（以下简称传感器）是一款集成振动和温度双功能的产品，具有频响宽、精度高、抗干扰能力强、气密性好、寿命长等性能优点，是应用于有矿用防爆要求的振动温度信号测量、监测系统最佳配接产品。该产品仅适合温度及动态振动加速度的测量。

联系电话：

在线询价
联系我们

设计特性

产品优势

产品参数

资料下载

设计特性

·海拔高度不超过2000m

·周围环境温度：0℃～+40℃

·周围空气相对湿度：不大于95%（+25℃）

·大气压力：80kPa～106kPa

·在具有甲烷和煤尘爆炸性气体混合物的危险场所

·无蒸汽或破坏金属和绝缘材料的腐蚀性气体的场所

·无滴水的场所

产品优势



·  集成振动和温度双功能
·  频响宽、精度高
·  抗干扰能力强、气密性好
·  使用寿命长
·  具有防爆功能

产品参数

电气性能参数

规格清单测试条件 25℃,24Vdc 4mA@160Hz
参数列表规格单位
振动性能
测量范围80g
输出信号0～8000mV
振动测量误差±8 % 真值
温度传感器参数
温度测量范围-40～125℃
0℃输出电压500mV
灵敏度10mV/℃
温度测量误差±5℃
输出电压范围100～1750mV
电气特性
激励电压18～25（Type 24）Vdc
恒流源电流2～10（Type 4）mA
偏置电压12±2Vdc
输出阻抗<100Ω
外壳与带电回路绝缘阻抗(@100Vdc)>100MΩ
工频耐压（外壳与带电回路）1000Vac
宽带噪声(RMS)≤100μV
工作环境
工作温度范围0～40℃
冲击极限5000g
防护等级IP67



物料参数
密封方式激光焊接



壳体材料316L不锈钢



敏感材料及方式压电陶瓷 剪切



电气输出方式3-pin MIL-C-5015



屏蔽与隔离内部屏蔽，隔离



重量85gram
附件
转接螺栓1/4-28转M6











运输条件

· 温度：-40℃～+60℃；

· 湿度：95%（+40℃）；

· 振动：50m/s2；

· 冲击：500m/s2。







安装技术及电气连接技术

1 传感器本体安装

使用时首先进行安装传感器。在被测设备上选择合适的测点，在测点位置上，应有至少φ24的光洁平面，以便安装传感器，为使振动加速度数据准确和使用方便，传感器应按照敏感方向正确紧固安装。紧固安装，按以下推荐的方式顺序优选。

1.1 螺钉安装方式

传感器的底面应保持光洁，在传感器与被测对象结合面间，最好涂上一层油脂或蜡油，以增加接触刚度，再以标称的螺钉进行紧固安装，以获得传感器标定的频率响应特性。

螺钉安装：推荐安装力矩为3Nm。

1.2 粘接安装方式

在被测物体不允许钻孔时，可以使用设备业主允许的粘接剂，如“502”、乐泰“454”等快干胶或其他的如环氧树脂胶、双面粘胶带等。粘接安装对传感器的频率特性和幅值特性有一定的影响，有时会导致量测的误差无法接受，胶粘安装对温度的变化影响较为敏感，应根据工程实际情况慎选。

1.3 磁吸座方式

磁吸座安装的方法会使振动加速度传感器的频率响应上限有所下降和低频响应异常，应慎用，采用该方式安装测量范围易受限制，且磁吸力受温度影响较大，达到一定温度后，磁极能力迅速退化，敬请知晓并慎选。

2 电气连接技术

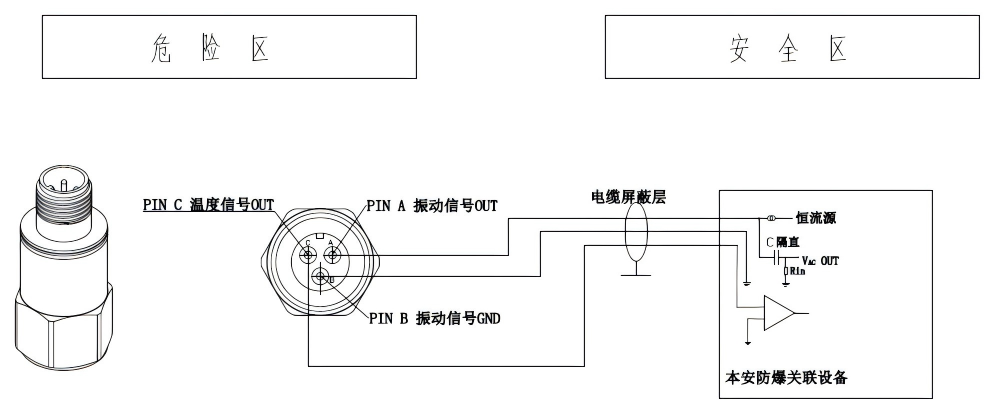

该产品振动部分为两线制IC电路产品，务必采用经恒流源供电，严禁采用直流电源直接供电或其他方式供电，否则易损坏内部元件，造成无输出。正确电气连接如下图所示:

3 电缆连接技术

电缆的选取应符合相关标准规定，在高温、高湿和酸碱、盐雾等恶劣环境下，应选用符合防护等级的电缆组件，必要时用防护软胶填充间隙，以隔潮、隔离酸碱和盐雾。进行电缆电气连接后，应将电缆在传感器端尽可能短的距离予以固定。有条件时，传感器应远离强酸、强碱环境，以免电气接触部分受到污染影响或伤失电气连接性能。

传感器与关联设备连接电缆最大长度为100m，如过度增加连接长度，存在对振动信号高频部分的衰减风险和对温度检测误差的增大以及带来干扰信号的加重。

电缆应优先选用符合以下条件参数的产品：电缆截面积≥0.5mm2；分布电容不大于0.1μF/km；线电阻不大于50Ω/km。

资料下载

GZW80 165矿用本安型振动温度传感器-说明书20240611.docx

183.8KB
