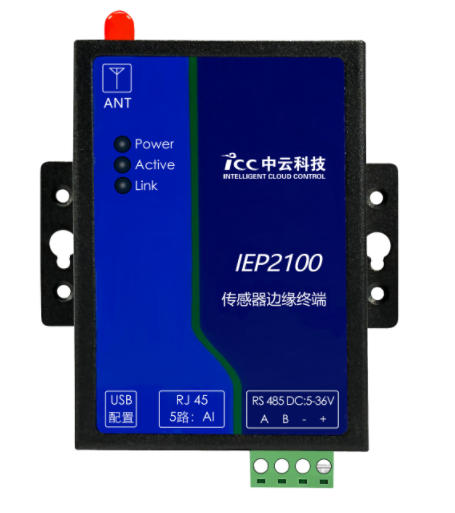

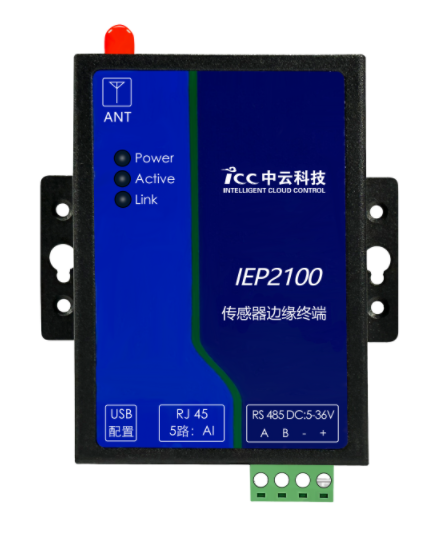

IEP2000-X
单通道边缘智能终端
所属分类：
IEP2000-X系列单通道边缘智能终端专用于采集工业设备状态信息，经边缘计算提取设备故障特征、通过LoRa、WiFi无线方式或RS485有线通讯方式传输数据及状态分析结果，与有线传感器组成监测系统的核心部分。可支持多种类型传感器的接入，如三合一智能有线传感器、电流谐波传感器等。
联系电话：
设计特性
· 五路模拟量输入接口：支持4mA~20mA、0V~5V、-1V~1V
· 24位高精度ADC转换芯片，采样速率最高可达250ksps
· 高性能工业级双核MCU芯片，强大的边缘计算能力
· 支持WiFi、LoRa、RS485等通讯方式，满足工业现场各种通讯需求
· 宽电压供电，供电范围5V～36V DC，电源接口内置反相保护和过压保护
· 即插即用的USB配置接口与上位机配置工具相连进行快速配置
产品优势
· LoRa无线远程传输方式，室外无遮挡传输距离可达10公里
· WiFi无线远程传输方式，室外无遮挡传输距离可达300米
· Modbus-RTU协议兼容各种组态、PLC系统等
· 具有故障录波功能，自动上传故障前后的原始数据信息
· 具有边缘计算功能，已内置IEPlat智慧设备算法功能
· 稳定可靠，适应潮湿、粉尘、强干扰等复杂工业现场
产品参数

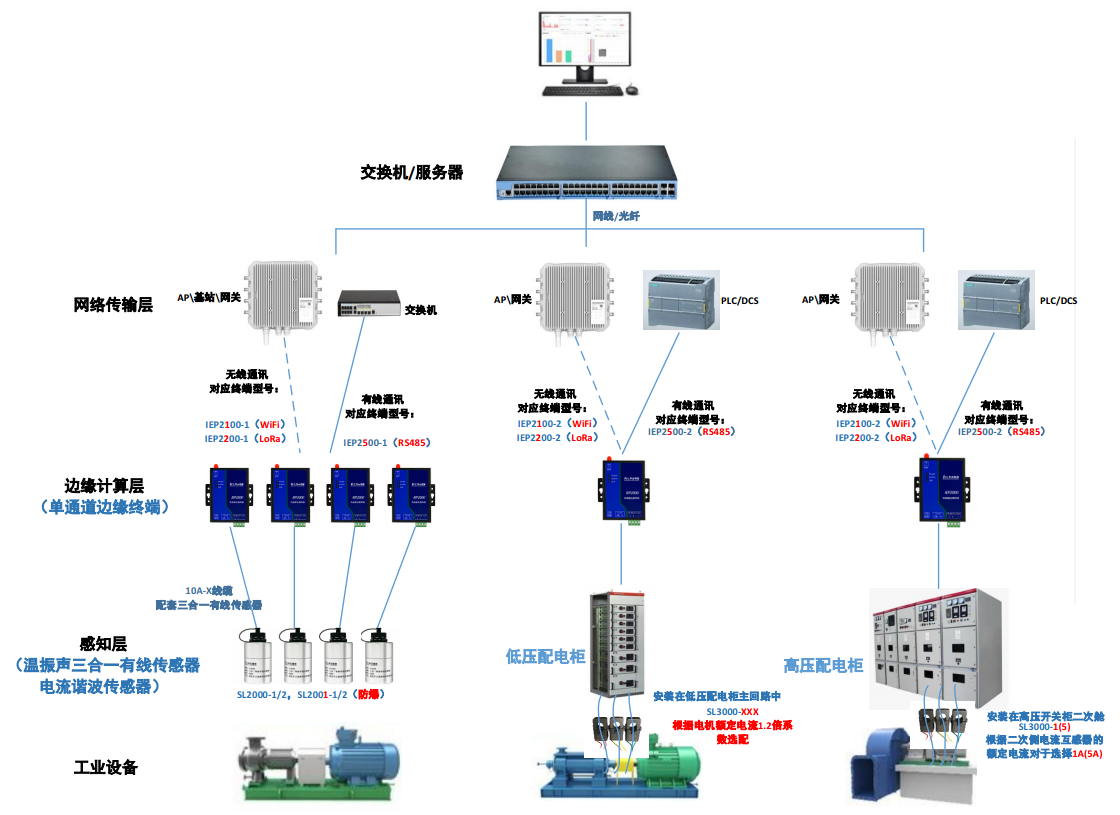

应用拓扑
产品规格
| 参数 |
性能指标 |
| 模拟量参数 |
|
| 模拟直流电流输入 |
4mA~20mA |
| 模拟直流电压输入 |
0V~5V |
| 模拟交流电压输入 |
-1V~+1V |
| AD转换精度 |
24位 |
| 最高采样频率 |
250ksps |
| 数据采集长度 |
1K、2K、4K、8K、16K、32K、64K |
| LoRa通讯参数 |
|
| 通信方式及频段 |
LoRa（470MHz -510MHz） |
| 室内/市区通信距离 |
3公里 |
| 户外/视距通信距离 |
10公里 |
| 速率 |
62.5kbps（最大值） |
| WiFi通讯参数 |
|
| 工作频段 |
2402MHz-2483 MHz |
| 通信距离 |
理想情况下无遮挡300m |
| 最大发射功率 |
20dBm |
| RS485通讯参数 |
|
| 通讯协议 |
Modbus-RTU协议，兼容PLC等 |
| 通信距离 |
小于1000米 |
| 环境参数 |
|
| 工作温度 |
-40 ºC～85ºC |
| 储存温度 |
-40 ºC～125ºC |
| 相对湿度 |
95%（无凝结） |
| 供电参数 |
|
| 供电范围 |
DC 5V~36V |
| 外观参数 |
|
| 外壳 |
金属外壳，防护等级IP30 |
| 外形尺寸 |
93.6x100.34x23.9 mm (不包括天线和安装件) |
| 重量 |
约300g |
| 其他接口 |
|
| USB接口（配置终端参数） |
与上位机配置工具相连进行配置 |
| 天线接口（SMA连接方式） |
470MHz LoRa天线或者2.4GHz WiFi天线 |
接口与信号定义说明
RJ45接口信号定义说明
| 接口编号 |
接口名称 |
默认功能 |
扩展功能 |
| +5V |
白橙 |
传感器供电正极 |
无 |
| GND |
橙 |
传感器供电负极/信号负极 |
无 |
| TEP |
白绿 |
温度 |
4mA~20mA/0V~5V/-1V~1V |
| EN_ST |
蓝 |
传感器自测 |
|
| X |
白蓝 |
X轴振动 |
4mA~20mA/0V~5V/-1V~1V |
| Y |
绿 |
Y轴振动 |
4mA~20mA/0V~5V/-1V~1V |
| Z |
白棕 |
Z轴振动 |
4mA~20mA/0V~5V/-1V~1V |
| VOL |
棕 |
声音 |
4mA~20mA/0V~5V/-1V~1V |
4pin端子接口信号定义说明
| 接口编号 |
接口名称 |
默认功能 |
扩展功能 |
| + |
电源正极 |
DC5~36V电源正极 |
无 |
| - |
电源负极 |
DC5~36V电源负极 |
无 |
| B |
|
RS485 负极 |
无 |
| A |
|
RS485 正极 |
无 |
天线安装说明
单通道边缘智能终端的天线接口为SMA阴头插座。将配套天线的SMA阳头旋到传感器采集边缘终端天线接口上，并确保旋紧，以免影响信号质量。
（1）尽量远离大面积的金属平面及地面；
（2）天线尽量保证可对视状态；
（3）尽量减少天线之间的障碍物；
（4）尽量缩短天线与模块之间的馈线长度。

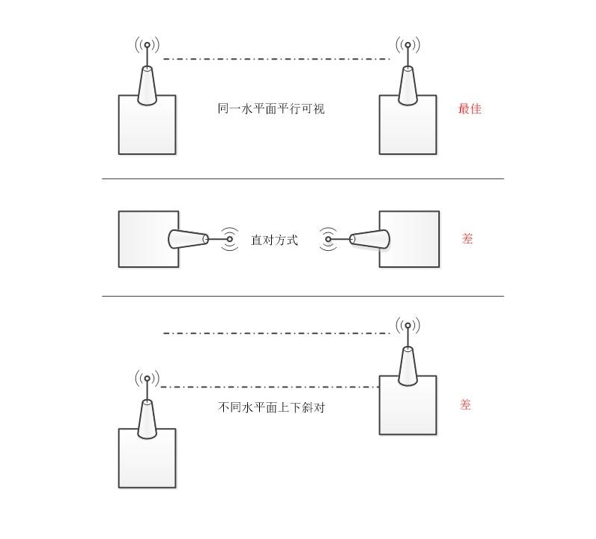

天线不同安装方式效果参见下图所示说明。
电源指示灯说明
IEP2000-X系列单通道边缘智能终端通常应用于复杂的外部环境。为了适应复杂的应用环境，提高系统的工作稳定性，IEP2000-X单通道边缘智能终端采用了先进的电源技术。用户可采用标准配置的12VDC/1A电源适配器给终端供电，也可以直接用直流5V~36V电源给模拟量采集无线终端供电。当用户采用外加电源给终端供电时，必须保证电源的稳定性（纹波小于300mV，并确保瞬间电压不超过36V），并保证电源功率大于10W以上。模拟量采集无线终端提供三个指示灯：“Power”，“Active”，“Link”。指示状态如下：
指示灯状态说明
| 指示灯 |
状态 |
说明 |
| Power |
灭 |
设备未上电 |
| 亮 |
设备电源正常 |
|
| Active |
灭 |
设备未运行 |
| 闪烁 |
设备正在运行 |
|
| Link |
灭 |
无数据通讯 |
| 亮 |
有数据通讯 |
系列型号指南
| IEP |
2 |
1 |
00 |
- |
1 |
| 基本型号 |
通道类型 |
通讯方式 |
是否防爆认证 |
- |
传感器类型 |
| IEP |
2=单通道 |
1=WIFI |
01= 防爆型 |
- |
1= 温振声三合一传感器 |
|
|
3=多路模拟量或温度 |
2=LoRa |
00= 基本型 |
|
2= 三相电流 |
|
|
4=4通道 |
3=RJ45 |
|
|
|
|
|
5=8路压电 |
4=4G |
|
|
|
|
|
6=16路压电 |
5=RS485 |
|
|
|
|
|
8=高性能 |
6=Zigbee |
|
|
|
|
|
|
7=其他通讯方式 |
|
|
|
|
|
|
|
|
|
|
系列型号信息
| 产品型号 |
产品参数说明 |
| IEP2100-X |
边缘计算，WiFi通信，可采集多种传感器的数据。-1：温振声三合一有线传感器；-2：三相电流； |
| IEP2200-X |
边缘计算，LoRa通信，可采集多种传感器的数据。-1：温振声三合一有线传感器；-2：三相电流； |
| IEP2500-X |
边缘计算，RS485通信，可采集多种传感器的数据。-1：温振声三合一有线传感器；-2：三相电流； |
