IEP3000-6

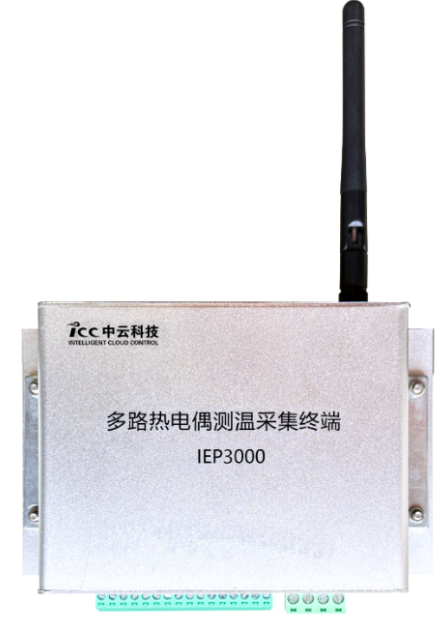

多路热电偶测温终端

所属分类：

IEP3000-6系列是一款工业级标准热电偶测温采集终端，支持K型热电偶传感器的温度采集，采用24位高精度ADC，AD采集部分模数光电隔离，抗干扰能力强，适合复杂工业现场环境。该采集终端支持无线WiFi、LoRa通讯方式，满足工业现场和信息化各种应用场景。

联系电话：

027-6349 9950

设计特性

· 支持8路K型热电偶温度传感器
· 采用24位高精度ADC转换芯片，采样精度0.1%，采样频率≤10Hz
· WiFi无线远程传输方式，室外无遮挡传输距离可达300米
· LoRa无线远程传输方式，室外无遮挡传输距离可达3000米

产品优势

· 宽电压供电，供电范围+7V～+30V DC，电源接口内置反相保护和过压保护
· 输入通道以及AD输入接口光电隔离，适合复杂工业现场环境，抗干扰能力强
· 即插即用的USB配置接口与上位机配置工具相连进行快速配置

产品参数

产品规格

参数	性能指标
温度传感器接口
K型热电偶	IN+，IN-
LoRa通讯参数
工作频段	470MHz
通信距离	理想情况下无遮挡3000米
最大发射功率	20dBm
WiFi通讯参数
工作频段	2402MHz-2483 MHz
通信距离	理想情况下无遮挡300m
最大发射功率	20dBm
环境参数
工作温度	-40 ºC～+85ºC
储存温度	-40 ºC～+125ºC
相对湿度	95%（无凝结）
供电参数
供电范围	DC 7V~30V
功耗	小于10W
外观参数
外壳	铝合金
外形尺寸	150mmx102mmx38mm (不包括天线)
重量	约300g
其他接口
USB接口（配置终端参数）	与上位机配置工具相连进行配置
天线接口（SMA连接方式）	470MHz LoRa天线或者2.4GHz WiFi天线

接口信号定义说明

接口信号定义说明

接口编号	接口定义	备注
V+	供电正极
V-	供电负极
IN0+	第一路K型热电偶正极
IN0-	第一路K型热电偶负极
IN1+	第二路K型热电偶正极
IN1-	第二路K型热电偶负极
IN2+	第三路K型热电偶正极
IN2-	第三路K型热电偶负极
IN3+	第四路K型热电偶正极
IN3-	第四路K型热电偶负极
IN4+	第五路K型热电偶正极
IN4-	第五路K型热电偶负极
IN5+	第六路K型热电偶正极
IN5-	第六路K型热电偶负极
IN6+	第七路K型热电偶正极
IN6-	第七路K型热电偶负极
IN7+	第八路K型热电偶正极
IN7-	第八路K型热电偶负极

天线安装说明

单通道边缘智能终端的天线接口为SMA阴头插座。将配套天线的SMA阳头旋到传感器采集边缘终端天线接口上，并确保旋紧，以免影响信号质量。
天线如何放置如下：
（1）尽量远离大面积的金属平面及地面；
（2）天线尽量保证可对视状态；
（3）尽量减少天线之间的障碍物；
（4）尽量缩短天线与模块之间的馈长度。
天线不同安装方式效果参见下图所示说明。

指示灯说明

IEP3000-6系列多路热电偶测温采集终端通常应用于复杂的外部环境。为了适应复杂的应用环境，提高系统的工作稳定性，IEP3000-6多路温度采集终端采用了先进的电源技术。用户可采用标准配置的 24VDC/1A电源适配器给终端供电，也可以直接用直流7V~30V电源给采集终端供电。当用户采用外加电源给采集终端供电时，必须保证电源的稳定性（纹波小于300mV，并确保瞬间电压不超过30V），并保证电源功率大于10W以上。温度采集终端提供四个指示灯：“Power”，“RUN”，“COM”。指示状态如下：

指示灯状态说明

指示灯	状态	说明
PWR	灭	设备未上电
PWR	亮	设备电源正常
RUN	灭	设备未运行
RUN	间隔1秒闪烁	设备运行
COM	灭	设备未通信
	亮	设备正在通讯
	闪烁	LoRa模式接收数据

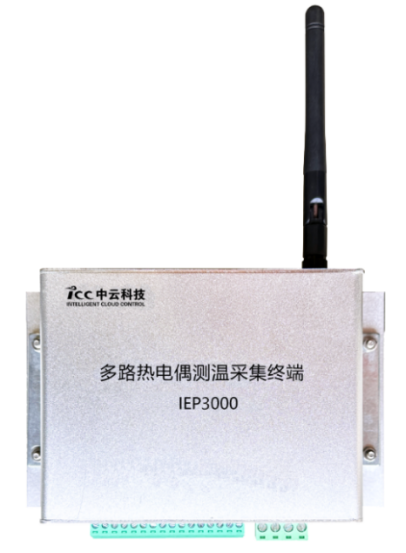

产品外形尺寸

单位：mm

系列型号指南

IEP	3	1	00	-	6
基本型号	通道类型	通讯方式	是否防爆认证	-	传感器类型
IEP	2=单通道	1=WIFI	01= 防爆型	-	1= 温振声三合一传感器
	3=多路模拟量或温度	2=LoRa	00= 基本型		2= 三相电流
	4=4通道				3= PT100
	5=8路压电				4= 4路4-20mA输入
	6=16路压电				6= 8路热电偶
	8=高性能

系列型号信息

产品型号	产品参数说明
IEP3100-6	多路热电偶采集终端，WiFi通信，8路K型热电偶
IEP3200-6	多路热电偶采集终端，LoRa通信，8路K型热电偶

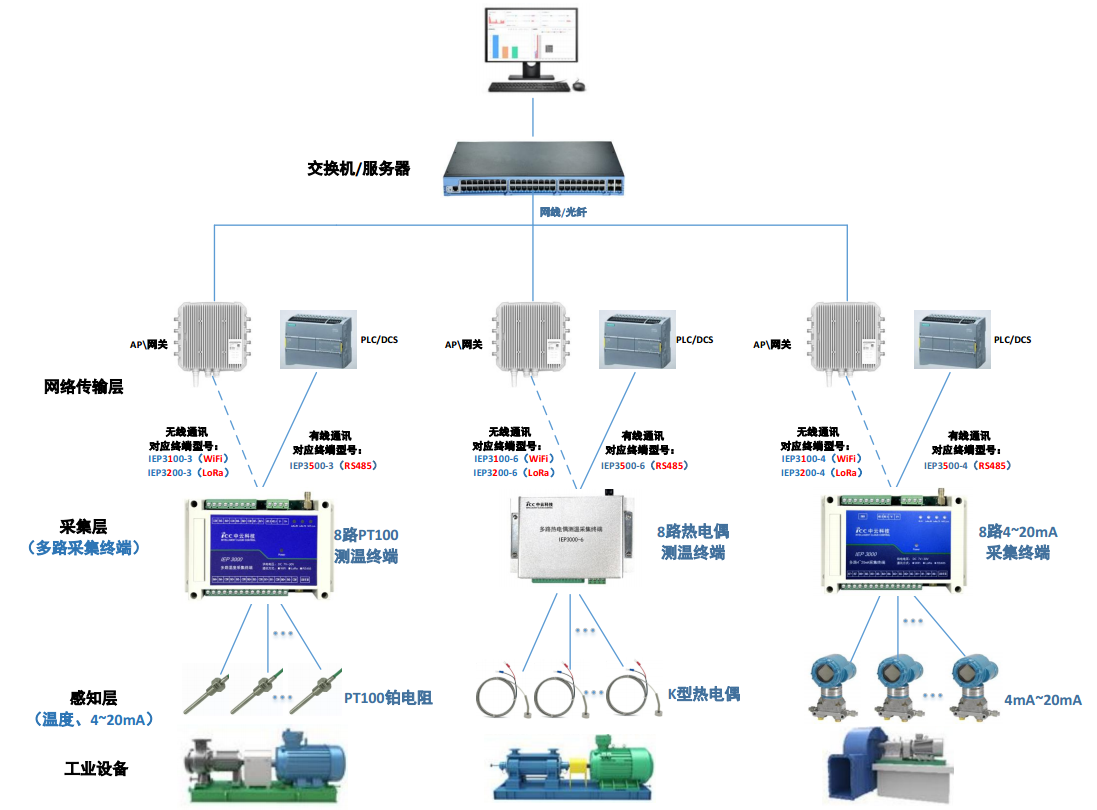

应用拓扑
