IEP3000-3
多路热电阻测温终端
所属分类：

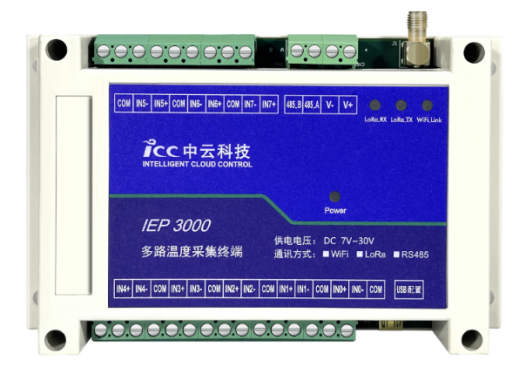

IEP3000-3系列是一款工业级标准热电阻温度采集终端，支持8路二线制或三线制的PT100温度传感器的温度采集，采用恒流激励测温方式采集精度高达24位。AD采集部分模数光电隔离，抗干扰能力强，适合复杂工业现场环境。该采集终端支持无线WiFi、LoRa以及有线RS485通讯方式，满足工业现场和信息化各种应用场景。
联系电话：
设计特性
· 支持8路两线制或三线制PT100温度传感器
· 采用24位高精度ADC转换芯片，采样精度0.1%，采样频率≤10Hz
· WiFi无线远程传输方式，室外无遮挡传输距离可达300米
· LoRa无线远程传输方式，室外无遮挡传输距离可达3000米
· RS485通讯接口通讯距离小于1000米，可通过中继器提高传输距离
产品优势
· 采用24位高精度ADC转换芯片，采样精度0.1%，测温精度更高
· Modbus-RTU协议兼容各种组态、PLC系统等
· 宽电压供电，供电范围+7V～+30V DC，电源接口内置反相保护和过压保护
· 输入通道以及AD输入接口光电隔离，适合复杂工业现场环境，抗干扰能力强
· 即插即用的USB配置接口与上位机配置工具相连进行快速配置
产品参数
产品规格
| 参数 |
性能指标 |
| 温度传感器接口 |
|
| 两线制PT100 |
IN-与COM短接 |
| 三线制PT100 |
IN+ 、IN- 、COM |
| LoRa通讯参数 |
|
| 工作频段 |
470MHz~510MHz |
| 通信距离 |
理想情况下无遮挡3000米 |
| 最大发射功率 |
20dBm |
| WiFi通讯参数 |
|
| 工作频段 |
2402MHz-2483 MHz |
| 通信距离 |
理想情况下无遮挡300m |
| 最大发射功率 |
20dBm |
| RS485通讯参数 |
|
| 通讯协议 |
Modbus-RTU协议，兼容PLC等 |
| 通信距离 |
小于1000米 |
| 环境参数 |
|
| 工作温度 |
-40 ºC～+85ºC |
| 储存温度 |
-40 ºC～+125ºC |
| 相对湿度 |
95%（无凝结） |
| 供电参数 |
|
| 供电范围 |
DC 7V~30V |
| 功 耗 |
小于10W |
| 外观参数 |
|
| 外壳 |
塑料阻燃外壳，IP30 |
| 外形尺寸 |
145mmx90mmx40 mm (不包括天线) |
| 重量 |
约300g |
| 其他接口 |
|
| USB接口（配置终端参数） |
与上位机配置工具相连进行配置 |
| 天线接口（SMA连接方式） |
470MHz LoRa天线或者2.4GHz WiFi天线 |
接口与信号定义说明
接口信号定义说明
| 接口编号 |
接口定义 |
备注 |
| V+ |
供电正极 |
|
| V- |
供电负极 |
|
| RS485_A |
RS485正极 |
|
| RS485_B |
RS485负极 |
|
| IN0+ |
第一路PT100正极 |
三线制白色\两线制一端 |
| IN0- |
第一路PT100负极 |
三线制红色\两线制另一端 |
| COM |
第一路PT100公共端 |
三线制红色\两线制与IN-短接 |
| IN1+ |
第二路PT100正极 |
三线制白色\两线制一端 |
| IN1- |
第二路PT100负极 |
三线制红色\两线制另一端 |
| COM |
第二路PT100公共端 |
三线制红色\两线制与IN-短接 |
| IN2+ |
第三路PT100正极 |
三线制白色\两线制一端 |
| IN2- |
第三路PT100负极 |
三线制红色\两线制另一端 |
| COM |
第三路PT100公共端 |
三线制红色\两线制与IN-短接 |
| IN3+ |
第四路PT100正极 |
三线制白色\两线制一端 |
| IN3- |
第四路PT100负极 |
三线制红色\两线制另一端 |
| COM |
第四路PT100公共端 |
三线制红色\两线制与IN-短接 |
| IN4+ |
第五路PT100正极 |
三线制白色\两线制一端 |
| IN4- |
第五路PT100负极 |
三线制红色\两线制另一端 |
| COM |
第五路PT100公共端 |
三线制红色\两线制与IN-短接 |
| IN5+ |
第六路PT100正极 |
三线制白色\两线制一端 |
| IN5- |
第六路PT100负极 |
三线制红色\两线制另一端 |
| COM |
第六路PT100公共端 |
三线制红色\两线制与IN-短接 |
| IN6+ |
第七路PT100正极 |
三线制白色\两线制一端 |
| IN6- |
第七路PT100负极 |
三线制红色\两线制另一端 |
| COM |
第七路PT100公共端 |
三线制红色\两线制与IN-短接 |
| IN7+ |
第八路PT100正极 |
三线制白色\两线制一端 |
| IN7- |
第八路PT100负极 |
三线制红色\两线制另一端 |
| COM |
第八路PT100公共端 |
三线制红色\两线制与IN-短接 |
天线安装说明
多路热电阻测温终端的天线接口天线接口为SMA阴头插座。将配套天线的SMA阳头旋到传感器采集边缘终端天线接口上，并确保旋紧，以免影响信号质量。
天线如何放置如下：
（1）尽量远离大面积的金属平面及地面；
（2）天线尽量保证可对视状态；
（3）尽量减少天线之间的障碍物；
（4）尽量缩短天线与模块之间的馈长度。

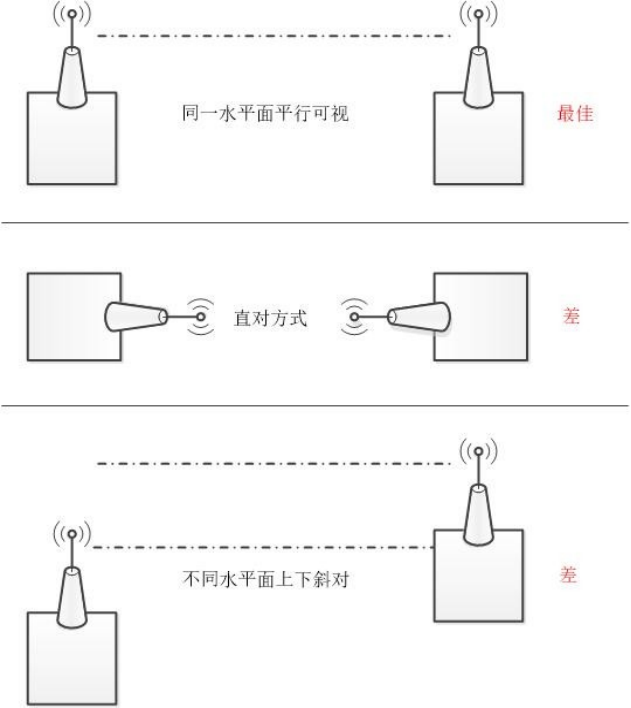

天线不同安装方式效果参见下图所示说明。
指示灯说明
多路热电阻测温终端通常应用于复杂的外部环境。为了适应复杂的应用环境，提高系统的工作稳定性，多路热电阻测温终端采用了先进的电源技术。用户可采用标准配置的 12VDC/1A电源适配器给终端供电，也可以直接用直流7V~30V电源给采集终端供电。当用户采用外加电源给采集终端供电时，必须保证电源的稳定性（纹波小于300mV，并确保瞬间电压不超过30V），并保证电源功率大于10W以上。
温度采集终端提供四个指示灯：“Power”，“WiFi_Link”，“LoRa_TX” ，“LoRa_RX”。指示状态如下：
指示灯说明
| 指示灯 |
状态 |
说明 |
| Power |
灭 |
设备未上电 |
| 亮 |
设备电源正常 |
|
| WiFi_Link |
灭 |
已连接到WiFi |
| 闪烁 |
未连接到WiFi |
|
| LoRa_TX |
灭 |
LoRa模式未发送数据 |
| 闪烁 |
LoRa模式发送数据 |
|
| LoRa_RX |
灭 |
LoRa模式未接收数据 |
| 闪烁 |
LoRa模式接收数据 |

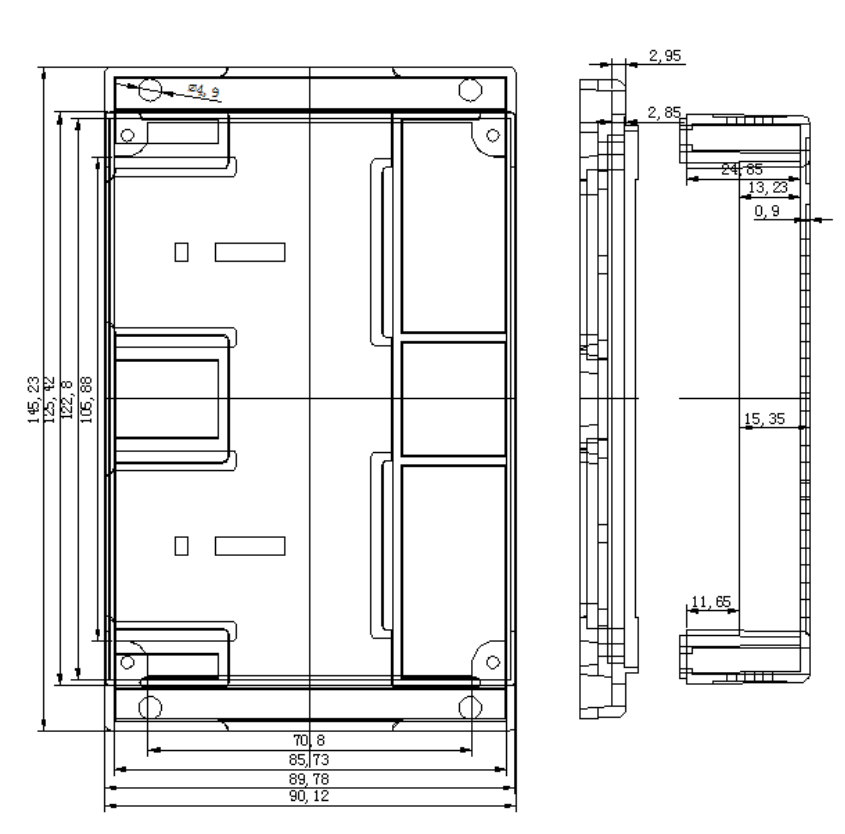

产品外形尺寸
系列型号指南
| IEP |
3 |
1 |
00 |
- |
3 |
| 基本型号 |
通道类型 |
通讯方式 |
是否防爆认证 |
- |
传感器类型 |
| IEP |
2=单通道 |
1=WIFI |
01= 防爆型 |
- |
1= 温振声三合一传感器 |
|
|
3=多路模拟量或温度 |
2=LoRa |
00= 基本型 |
|
2= 三相电流 |
|
|
4=4通道 |
5=RS485 |
|
|
3= PT100 |
|
|
5=8路压电 |
|
|
|
4= 4路4-20mA输入 |
|
|
6=16路压电 |
|
|
|
6= 8路热电偶 |
|
|
8=高性能 |
|
|
|
|
|
|
|
|
|
|
|
系列型号信息
| 产品型号 |
产品参数说明 |
| IEP3100-3 |
模拟量信号采集终端，WiFi通信，8路PT100 |
| IEP3200-3 |
模拟量信号采集终端，LoRa通信，8路PT100 |
| IEP3500-3 |
模拟量信号采集终端，RS485通信，8路PT100 |

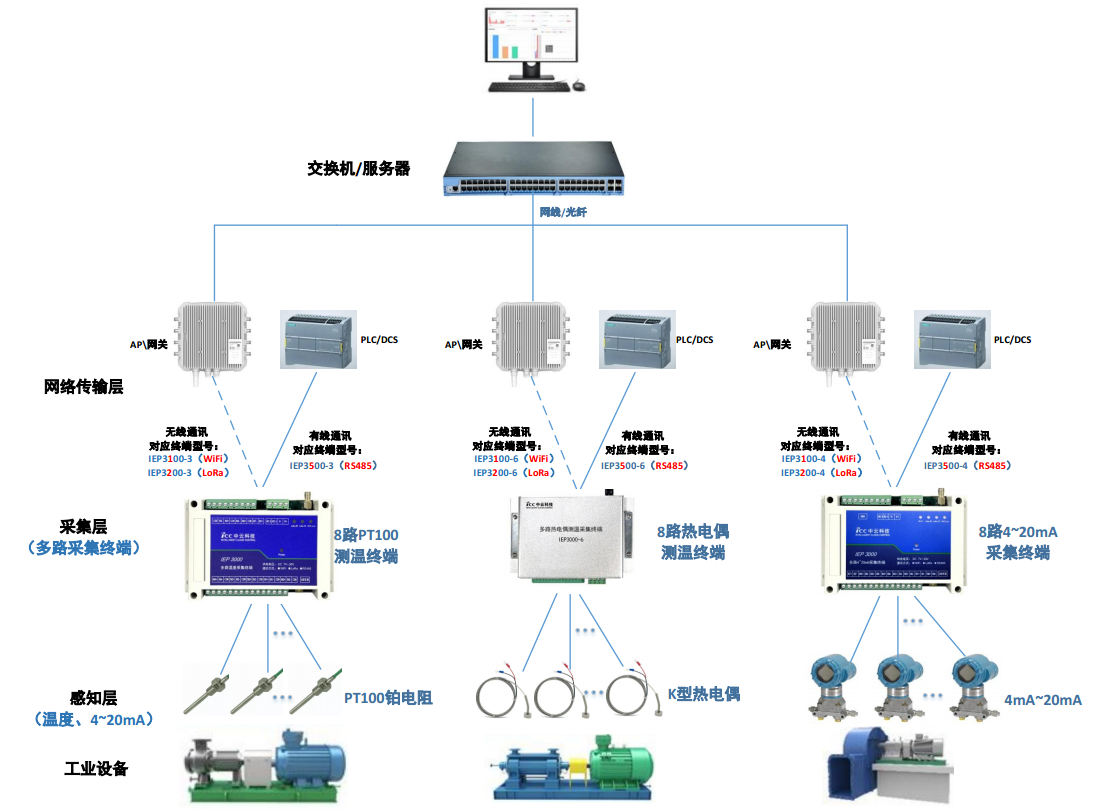

应用拓扑
