IEP3000-4
多路模拟量采集终端
所属分类：
IEP3000-4系列是一款工业级标准4mA~20mA采集终端，八通道差分输入，采集精度高达24位，AD采集部分模数光电隔离，抗干扰能力强，适合复杂工业现场环境。该采集终端支持无线WiFi、LoRa以及有线RS485通讯方式，满足工业现场和信息化各种应用场景。
联系电话：
设计特性
· 8路标准4mA~20mA或0V~10V模拟量采集信号双极性输入，共模抑制能力强
· 采用24位高精度ADC转换芯片，采样精度0.1%，采样频率≤10Hz
· WiFi无线远程传输方式，室外无遮挡传输距离可达300米
· LoRa无线远程传输方式，室外无遮挡传输距离可达3000米
· RS485通讯接口通讯距离小于1000米，可通过中继器提高传输距离
产品优势
· Modbus-RTU协议兼容各种组态、PLC系统等
· 宽电压供电，供电范围+7V～+30V DC，电源接口内置反相保护和过压保护
· 输入通道以及AD输入接口光电隔离，适合复杂工业现场环境，抗干扰能力强
· 即插即用的USB配置接口与上位机配置工具相连进行快速配置
产品参数
产品规格
| 参数 | 性能指标 |
| 传感器接入方式 | |
| 模拟量输入类型 | 8路4mA~20mA或者8路0V~10V |
| 传感器接线 | 支持两线制、三线制、四线制 |
| LoRa通讯参数 | |
| 工作频段 | 470MHz |
| 通信距离 | 理想情况下无遮挡3000米 |
| 最大发射功率 | 20dBm |
| WiFi通讯参数 | |
| 工作频段 | 2402MHz-2483 MHz |
| 通信距离 | 理想情况下无遮挡300m |
| 最大发射功率 | 20dBm |
| RS485通讯参数 | |
| 通讯协议 | Modbus-RTU协议，兼容PLC等 |
| 通信距离 | 小于1000米 |
| 环境参数 | |
| 工作温度 | -40 ºC～+85ºC |
| 储存温度 | -40 ºC～+125ºC |
| 相对湿度 | 95%（无凝结） |
| 供电参数 | |
| 供电范围 | DC 7V~30V |
| 功 耗 | 小于10W |
| 外观参数 | |
| 外壳 | 塑料阻燃外壳，IP30 |
| 外形尺寸 | 145mmx90mmx40 mm (不包括天线) |
| 重量 | 约300g |
| 其他接口 | |
| USB接口（配置终端参数） | 与上位机配置工具相连进行配置 |
| 天线接口（SMA连接方式） | 470MHz LoRa天线或者2.4GHz WiFi天线 |

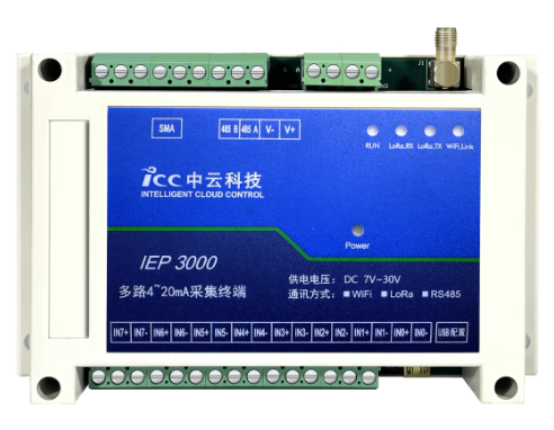

接口信号定义说明
接口信号定义说明
| 接口编号 | 接口定义 | 备注 |
| V+ | 供电正极 |
|
| V- | 供电负极 |
|
| RS485_A | RS485正极 |
|
| RS485_B | RS485负极 |
|
| IN0+ | 第一路模拟量输入正端 |
|
| IN0- | 第一路模拟量输入负端 |
|
| IN1+ | 第二路模拟量输入正端 |
|
| IN1- | 第二路模拟量输入负端 |
|
| IN2+ | 第三路模拟量输入正端 |
|
| IN2- | 第三路模拟量输入负端 |
|
| IN3+ | 第四路模拟量输入正端 |
|
| IN3- | 第四路模拟量输入负端 |
|
| IN4+ | 第五路模拟量输入正端 |
|
| IN4- | 第五路模拟量输入负端 |
|
| IN5+ | 第六路模拟量输入正端 |
|
| IN5- | 第六路模拟量输入负端 |
|
| IN6+ | 第七路模拟量输入正端 |
|
| IN6- | 第七路模拟量输入负端 |
|
| IN7+ | 第八路模拟量输入正端 |
|
| IN7- | 第八路模拟量输入负端 |
|

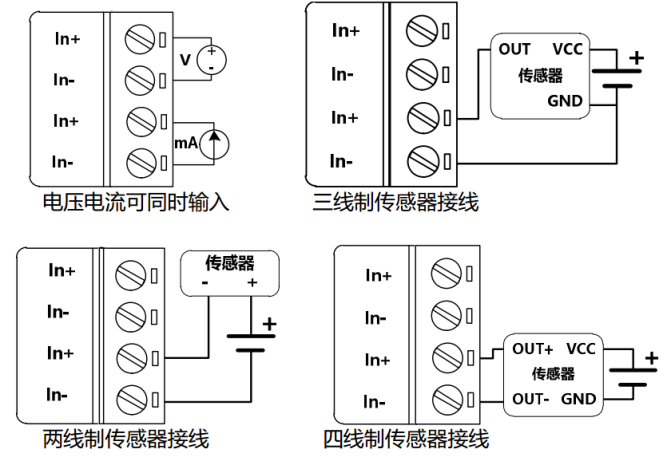

输入信号接线图定义说明

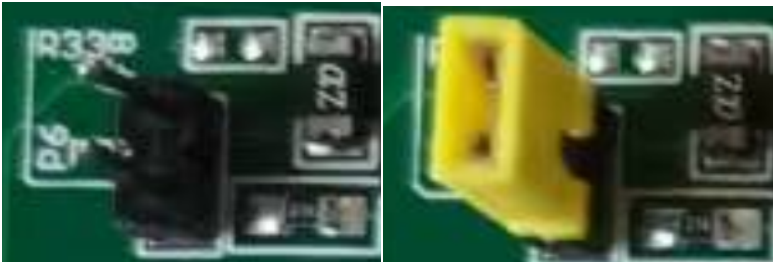

注意：1、当Inx测量电压信号时，相应通道的跳线Px断开，如下左图；
2、当Inx测量电流信号时，相应通道的跳线Px闭合，如下右图；
天线安装说明
单通道边缘智能终端的天线接口为SMA阴头插座。将配套天线的SMA阳头旋到传感器采集边缘终端天线接口上，并确保旋紧，以免影响信号质量。
天线如何放置如下：
（1）尽量远离大面积的金属平面及地面；
（2）天线尽量保证可对视状态；
（3）尽量减少天线之间的障碍物；
（4）尽量缩短天线与模块之间的馈长度。

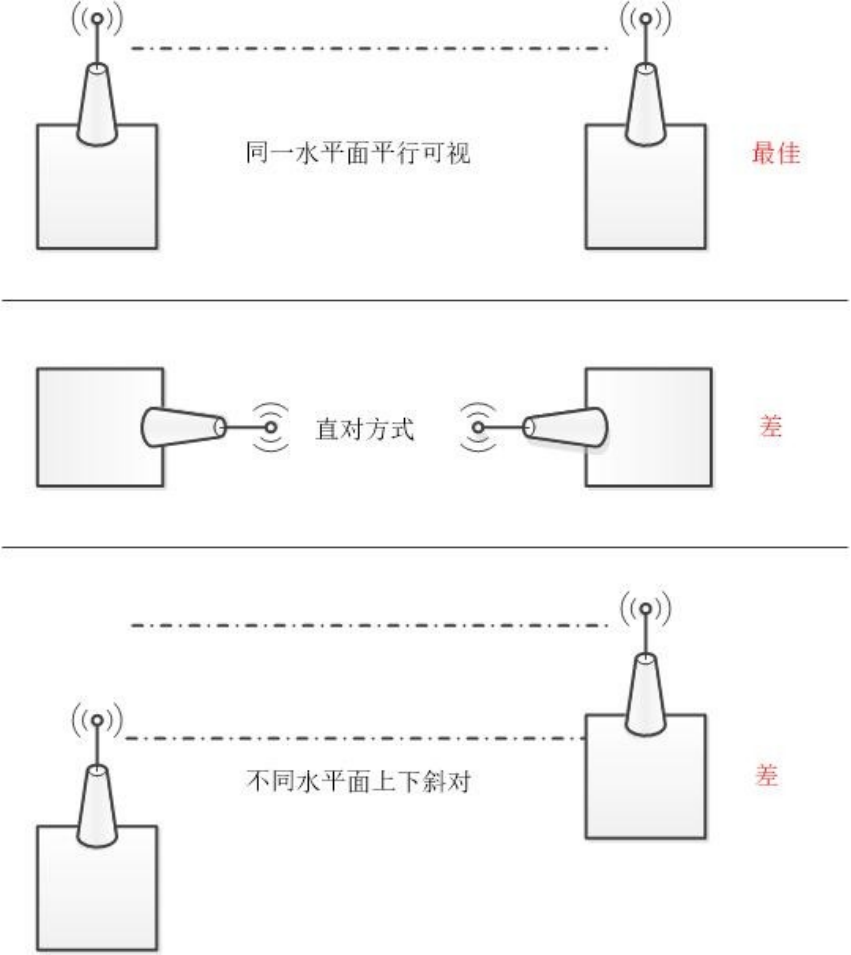

天线不同安装方式效果参见下图所示说明。
指示灯说明
IEP3000-4系列多路4mA~20mA终端通常应用于复杂的外部环境。为了适应复杂的应用环境，提高系统的工作稳定性，IEP3000-4多路4mA~20mA终端采用了先进的电源技术。用户可采用标准配置的 12VDC/1A电源适配器给终端供电，也可以直接用直流7V~30V电源给采集终端供电。当用户采用外加电源给采集终端供电时，必须保证电源的稳定性（纹波小于300mV，并确保瞬间电压不超过30V），并保证电源功率大于10W以上。4mA~20mA终端提供四个指示灯：“Power”，“WiFi_Link”，“LoRa_TX” ，“LoRa_RX”。指示状态如下：
指示灯状态说明
| 指示灯 | 状态 | 说明 |
| Power | 灭 | 设备未上电 |
| 亮 | 设备电源正常 | |
| WiFi_Link | 灭 | 已连接到WiFi |
| 闪烁 | 未连接到WiFi | |
| LoRa_TX | 灭 | LoRa模式未发送数据 |
| 闪烁 | LoRa模式发送数据 | |
| LoRa_RX | 灭 | LoRa模式未接收数据 |
| 闪烁 | LoRa模式接收数据 |
产品外形尺寸
系列型号指南
| IEP | 3 | 1 | 00 | - | 4 |
| 基本型号 | 通道类型 | 通讯方式 | 是否防爆认证 | - | 传感器类型 |
| IEP | 2=单通道 | 1=WIFI | 01= 防爆型 | - | 1= 温振声三合一传感器 |
| 3=多路模拟量或温度 | 2=LoRa | 00= 基本型 |
| 2= 三相电流 |
| 4=4通道 | 5=RS485 |
|
| 3= PT100 |
| 5=8路压电 |
|
|
| 4= 4路4-20mA输入 |
| 6=16路压电 |
|
|
| 6= 8路热电偶 |
| 8=高性能 |
|
|
|
|
系列型号信息
| 产品型号 | 产品参数说明 |
| IEP3100-4 | 模拟量信号采集终端，WiFi通信，8路PT100 |
| IEP3200-4 | 模拟量信号采集终端，LoRa通信，8路PT100 |
| IEP3500-4 | 模拟量信号采集终端，RS485通信，8路PT100 |

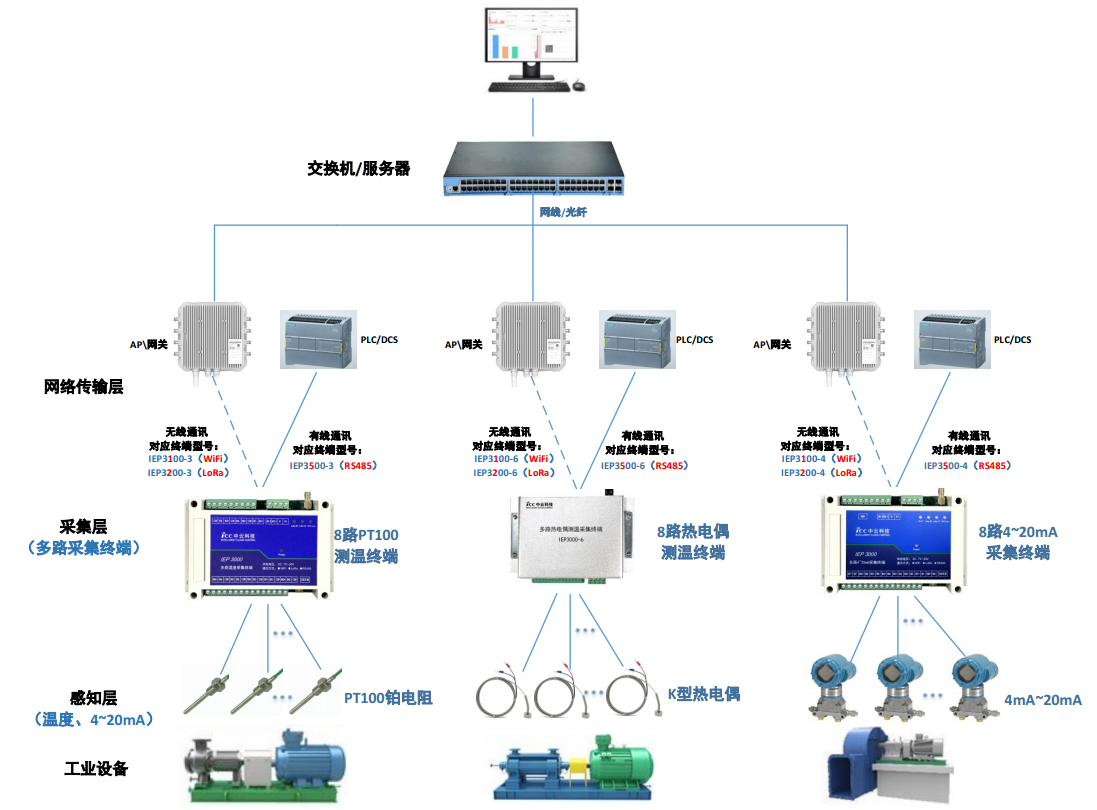

应用拓扑
