SW2000-X
通频温振一体智能无线传感器
所属分类：
SW2000-X系列温振一体智能无线传感器集传感器采集、边缘处理和NB-iot无线通讯功能于一体。产品内置大容量锂亚电池、三轴振动感应加速度计、PT100铂电阻，可高精度、快速、连续检测出设备的三轴振动、温度共4种状态信号，内嵌了智能诊断算法，可广泛应用于工业设备的状态监测、故障预测和故障诊断等工业AI领域，能精密诊断轴承、齿轮箱等旋转机械设备的早期故障。
联系电话：
设计特性
· 量程：低频：X/Y/Z三轴16g，高频：Z轴50g，X/Y轴16g，通频：X/Y/Z三轴60g
· 频响范围：低频：X/Y/Z三轴0.5Hz~1.6kHz，高频：Z轴0.5Hz~28kHz，X/Y轴0.5Hz~1.6kHz，通频：X/Y/Z三轴0.1Hz~8kHz
· 测温范围：-50℃~200℃
· 使用环境温度：-40℃~70℃，长期应用于高温会影响电池使用寿命
· 工作时长：不低于2年
· 传输距离：基站覆盖范围几公里至几十公里防爆等级
· 防爆等级：Ex ia IIC T4 Ga
产品优势
· 主要应用于工业设备的状态监测、故障预测、状态诊断分析等工业AI领域
· 同时检测三轴振动、温度信号，并输出各种特征值以及波形数据
· 频响范围宽能能精密诊断轴承、齿轮箱等机械设备早期故障
· 测温元件采用进口铂电阻，稳定性好、准确度高
· NB-iot无线传输方式数据直接上云，无需网关、安装便捷
· 超低功耗设计，电池使用寿命长
· 天线内置防护等级高，适应潮湿、粉尘、强干扰等复杂工业现场
产品参数
产品规格
| 参数 | 低频(MEMS)指标 | 高频(MEMS+压电)指标 | 通频(MEMS)指标 |
| 振动参数 | |||
| 轴向 | 3轴加速度 | 3轴加速度 | 3轴加速度 |
| 振动量程 | ±16g | Z轴±50g，X和Y轴±16g | ±60g |
| 频率范围 | 0.5Hz~1.6kHz（±3dB） | Z：0.5Hz~28kHz（±3dB）， X和Y：0.5Hz~1.6kHz（±3dB） | 0.1Hz~8kHz（±3dB） |
| 采样频率 | 256Hz~51.2kHz | 256Hz~51.2kHz | 256Hz~51.2kHz |
| 采样精度 | 24位 | 24位 | 24位 |
| 采样点数 | 1K，2K，4K，8K，16K | 1K，2K，4K，8K，16K | 1K，2K，4K，8K，16K |
| 测量精度 | ＜5% | ＜5% | ＜5% |
| 电池参数 |
| ||
| 电池电压及容量 | 3.6V一次性锂亚电池，容量19Ah | 3.6V一次性锂亚电池，容量19Ah | 3.6V一次性锂亚电池，容量19Ah |
| 使用寿命 | 根据默认配置不低于2年 | 根据默认配置不低于2年 | 根据默认配置不低于2年 |
| 温度参数 |
| ||
| 敏感材质 | PT100 A级 | PT100 A级 | PT100 A级 |
| 测量范围 | -50°C~ 200°C | -50°C~ 200°C | -50°C~ 200°C |
| 精度 | ±1°C | ±1°C | ±1°C |
| 通讯参数 |
| ||
| 通信方式及频段 | NB-iot（B3/B5/B8） | NB-iot（B3/B5/B8） | NB-iot（B3/B5/B8） |
| 通信距离 | 基站覆盖范围（几公里至几十公里） | 基站覆盖范围（几公里至几十公里） | 基站覆盖范围（几公里至几十公里） |
| 环境参数 |
| ||
| 工作温度 | -40°C ~70°C | -40°C ~70°C | -40°C ~70°C |
| 储存温度 | -50°C ~105°C | -50°C ~105°C | -50°C ~105°C |
| 湿度 | 最大95%RH（无凝露） | 最大95%RH（无凝露） | 最大95%RH（无凝露） |
| 结构参数 |
| ||

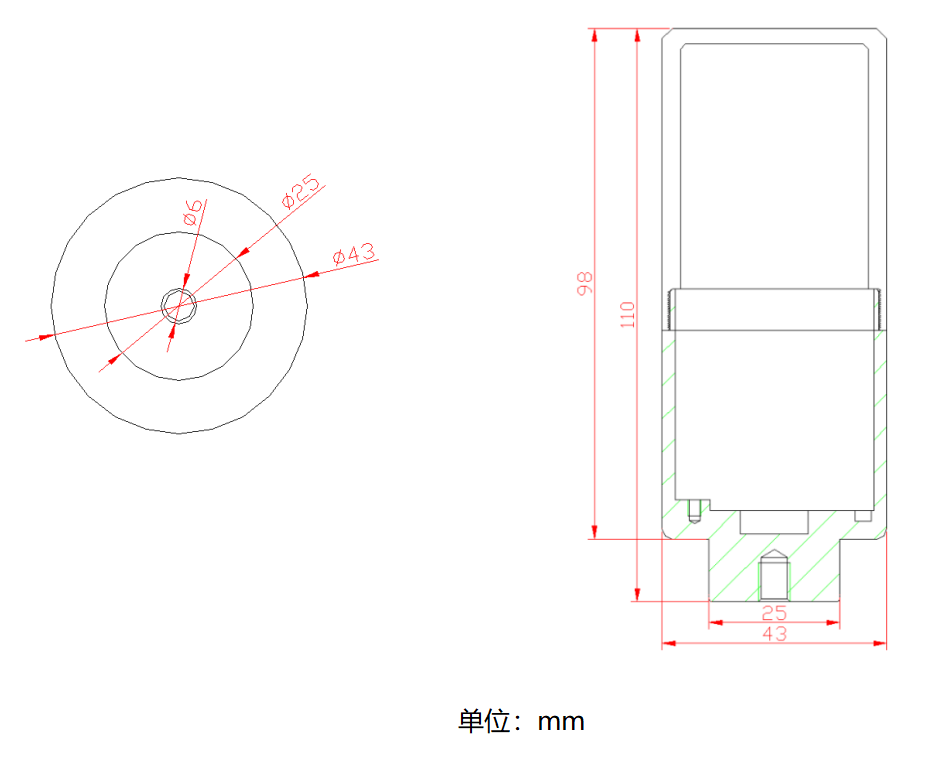

| 尺寸 | 直径43mm，高110mm | 直径43mm，高110mm | 直径43mm，高110mm |
| 重量 | 300g（包含电池组件） | 300g（包含电池组件） | 300g（包含电池组件） |
| 安装方式 | 磁吸、胶粘、转接螺柱 | 磁吸、胶粘、转接螺柱 | 磁吸、胶粘、转接螺柱 |
| 防护等级 | IP67 | IP67 | IP67 |
| 防爆标志 | Ex ia IIC T4 Ga | Ex ia IIC T4 Ga | Ex ia IIC T4 Ga |
配套线缆
系列型号指南
| SW | 2 | 0 | 00 | - | 1 |
| 基本型号 | 传感器类型 | 通讯方式 | 是否防爆认证 | - | 参数类型 |
| SW | 2=温振一体 | 0=NB-IOT | 01= 防爆型 | - | 1= 低频(MEMS) |
| 3=温振声三合一 | 1=WIFI | 00= 基本型 |
| 2= 高频(MEMS+压电) |
| 4=无线测温 | 2=LoRa |
|
| 3= 通频(MEMS) |
| 5=无线测温主机 | 3=RJ45 |
|
| 4=433Hz |
|
| 4=4G |
|
| 5=2.4G |
|
| 5=RS485 |
|
| 6=红外 |
|
| 6=ZigBee |
|
|
|
|
| 7=其他通讯方式 |
|
|
|
型号型号信息
| 产品型号 | 产品参数说明 |
| SW2000-1 | 边缘计算，NB-iot通信，低频三轴（MEMS）振动，温度4路信号 |
| SW2001-1 | 防爆型，Ex ia IIC T4 Ga，边缘计算，NB-iot通信，低频三轴（MEMS）振动，温度4路信号 |
| SW2000-2 | 边缘计算，NB-iot通信，高频三轴（MEMS+压电）振动，温度4路信号 |
| SW2001-2 | 防爆型，Ex ia IIC T4 Ga，边缘计算，NB-iot通信，高频三轴（MEMS+压电）振动，温度4路信号 |
| SW2000-3 | 边缘计算，NB-iot通信，通频三轴（MEMS）振动，温度4路信号 |
| SW2001-3 | 防爆型，Ex ia IIC T4 Ga，边缘计算，NB-iot通信，通频三轴（MEMS）振动，温度4路信号 |
