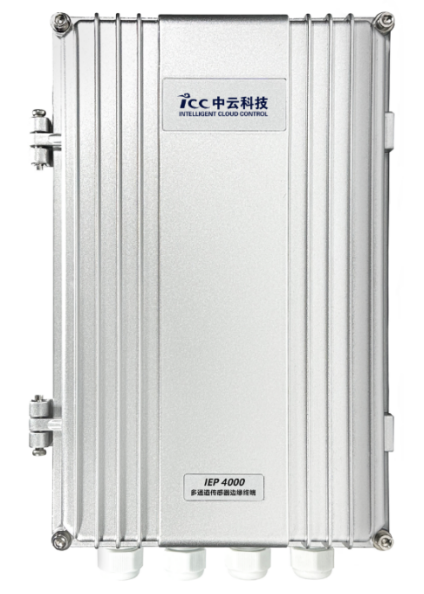

IEP4000-X
四通道边缘智能终端
所属分类：
IEP4000-X系列四通道边缘智能终端专用于采集工业设备状态信息，经边缘计算提取设备故障特征，通过WiFi、4G、以太网、RS485等多种方式传输数据及状态分析结果，与三合一智能有线传感器组成监测系统的核心部分。
联系电话：
设计特性
· 支持4路三合一智能有线传感器信号的接入
· 采用24位高精度ADC转换芯片，采样速率最高可达250ksps
· 支持WiFi、4G、以太网、RS485等通讯方式，满足工业现场各种通讯需求
· 支持AC220V或DC12V，内置反相保护、短路保护和过压保护
· 兼容WiFi、4G多种高增益玻璃钢天线
产品优势
· 高性能工业级双核MCU芯片，强大的边缘计算能力，满足实时采集与实时通讯的要求
· 具有故障录波功能，自动上传故障前后的原始数据信息
· 具有边缘计算功能，已内置IEPlat智慧设备算法功能
· 即插即用的USB配置接口与上位机配置工具相连进行快速配置
· 采用铸铝外壳、IP65防护等级，满足工业现场恶劣的工况环境和电磁环境
产品参数
产品规格
| 参数 |
性能指标 |
| 模拟输入接口 |
|
| 模拟直流电压输入 |
0V~5V |
| AD转换精度 |
24位 |
| 最高采样频率 |
250ksps |
| 数据采集长度 |
1K、2K、4K、8K、16K、32K、64K、128K、256K |
| 通讯接口 |
|
| 隔离RS485 |
1路 |
| 10M/100M以太网 |
1路 |
| 无线WiFi |
1路 |
| 频段：2.4GHz~2.4835GHz，最大发射功率20dBm |
|
| 无线4G |
1路 |
| 频段：TD-LTE/ FDD-LTE/ WCDMA/ TD-SCDMA/ GSM，发射功率33dBm |
|
| 通讯协议 |
支持MQTT、TCP/IP等协议 |
| 环境参数 |
|
| 工作温度 |
-40 ºC～+85ºC |
| 储存温度 |
-40 ºC～+125ºC |
| 相对湿度 |
95%（无凝结） |
| 供电参数 |
|
| 工作电压 |
交流（默认）：AC220V；直流（选配）DC 12V； |
| 功耗 |
＜15W |
| 外观参数 |
|
| 外壳 |
铸铝外壳，防护等级IP65 |
| 外形尺寸 |
304mm*184mm*78 mm (不包括天线和安装件) |
| 重量 |
约2kg |
| 其他接口 |
|
| USB接口（配置终端参数） |
与上位机配置工具相连进行配置 |
| 天线接口（N头连接方式） |
支持高增益玻璃钢天线 |
接线定义说明
| 接线端子标号 |
接线信号名称 |
备注 |
| CN1端子 |
||
| AC_L |
AC 220V 火线 |
|
| AC_N |
AC 220V 零线 |
|
| PE |
AC 220V 接地 |
|
| P1端子 |
||
| 12V+ |
DC 12V正极 |
|
| 12V- |
DC 12V负极 |
|
| 主控板 |
||
| J1 |
第一路温振声三合一传感器接入 |
网口 |
| J2 |
第二路温振声三合一传感器接入 |
网口 |
| J3 |
第三路温振声三合一传感器接入 |
网口 |
| J4 |
第四路温振声三合一传感器接入 |
网口 |
| P4 |
以太网接口 |
网口 |
| P5端子 |
||
| RS485_A |
RS485 A |
|
| RS485_B |
RS485 B |
|
| EGND |
RS485 GND |
|
| P2端子 |
||
| DGND |
第一路转速传感器电源负极 |
|
| RPM_IN1 |
第一路转速信号输入 |
|
| POWER+12V |
第一路转速传感器电源正极 |
|
| DGND |
第二路转速传感器电源负极 |
|
| RPM_IN2 |
第二路转速信号输入 |
|
| POWER+12V |
第二路转速传感器电源正极 |
|
| USB接口 |
||
| DEBUG |
串口调试接口 |
|
系列型号指南
| IEP |
4 |
1 |
00 |
- |
5 |
| 基本型号 |
通道类型 |
通讯方式 |
是否防爆认证 |
- |
传感器类型 |
| IEP |
2=单通道 |
1=WIFI |
01= 防爆型 |
- |
1= 三合一传感器+转速 |
|
|
3=多路模拟量或温度 |
2=LoRa |
00= 基本型 |
|
2= 4路三相电流 |
|
|
4=4通道 |
3=RJ45 |
|
|
3= 16路温度 |
|
|
5=8路压电 |
4=4G |
|
|
4=16路4-20mA输入 |
|
|
6=16路压电 |
5=RS485 |
|
|
5=温振一体+转速 |
|
|
8=高性能 |
6=ZigBee |
|
|
|
系列型号信息
| 产品型号 |
产品参数说明 |
| IEP4100-1 |
边缘计算，WiFi通信，可采集多种传感器的数据。-1：4路温振声三合一传感器 |
| IEP4300-1 |
边缘计算，RJ45通信，可采集多种传感器的数据。-1：4路温振声三合一传感器 |
| IEP4400-1 |
边缘计算，4G通信，可采集多种传感器的数据。-1：4路温振声三合一传感器 |
| IEP4500-1 |
边缘计算，RS485通信，可采集多种传感器的数据。-1：4路温振声三合一传感器 |

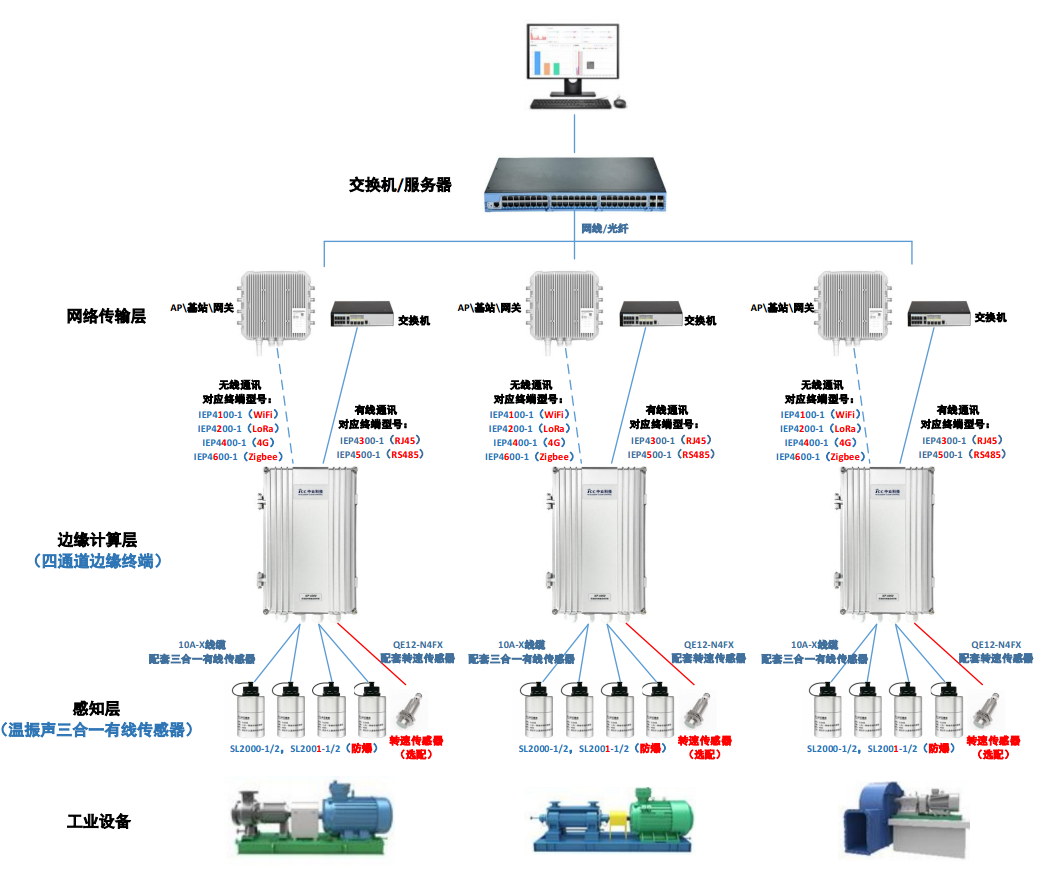

应用拓扑
